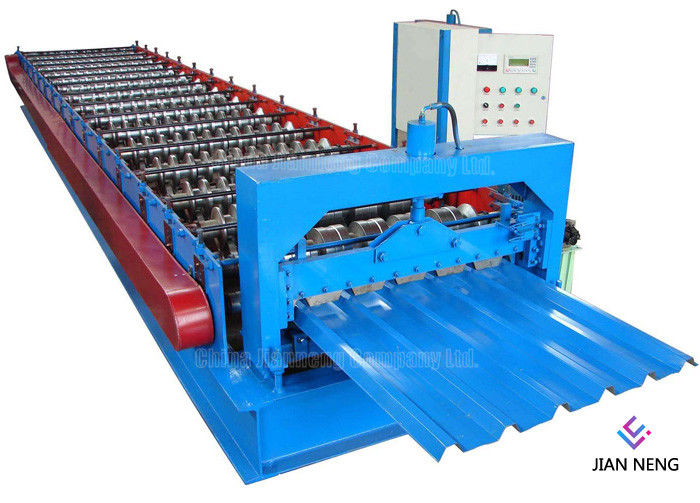

0-15 m / dak hızında 380V Metal Çatı Şekillendirme Makinesi Açıklama ve uygulama:
Metal Çatı Şekillendirme Makinesi ile yapılan Çatı Paneli, güzel bir görünüme ve parlak bir renge sahiptir.
Bahçelerde, fabrikalarda, tatil köylerinde, otellerde, sergi salonlarında, tatil köylerinde yaygın olarak kullanılırlar.
antik mimariler ve modern villalar.
Sırlı kiremit, Kiremit, Metal kiremit; çelik kiremit; renkli çelik kiremit; renk sırlı karo; dalga kiremit; çelik çatı levhası; metal çatı paneli; çelik çatı paneli; çatı duvarı kaplaması; çatı kaplaması; duvar kaplaması
Şartname / teknik parametre
A. Genel
| Uygun malzeme | Q235 veya eşdeğeri |
| Malzeme kalınlığı | 0,25-0,8 mm |
| Malzeme genişliği | Çizime göre 914, 1000, 1200, 1220 veya 1250 |
| boyut | Çizim başına 5.9 * 1.3 * 1.1m (L * W * H) |
| Çalışma alanı | Çizime göre yaklaşık 15,9 * 2,8 m (L * W) |
Uzunluğu Yaprak | Boyu ihtiyacınıza göre ayarlayabilirsiniz. PLC ile kontrol edilir ± 1mm doğruluğunu sağlayabilir. |
| kesim | Sete geldiğinde otomatik olarak dur ve kes uzunluğu. |
B. Bileşen Detayları
| Makara Malzemesi | Yüksek dereceli 45 # çelik. Sert krom kaplama, 0,05 mm. |
| Ana çerçeve | 350 # çelik. Daha kararlı ve sallanmıyor. |
| Orta plaka | 16mm. Stabiliteyi sağlamak için kalın levhalar kullanıyoruz ürünlerimizin. |
| Adımları Şekillendirme | Çizime göre 11-16. |
| Mil Malzemesi | Mm70 mm, yüksek dereceli 45 # çelik. |
İşlem süreci: tavlama-finiş tornalama, Yüksek sertlik, deforme zor. |
kesim Bıçak malzemesi | Cr12, sertlik HRC60-62. |
| İşlem süreci: ısıl işlem - düzlemsel aşınma telli elektrot kesim. |
C. Elektrik Bileşenleri
| Uygun güç | 380V, 50 Hz, 3 faz veya ihtiyacınıza göre. |
| Ekran | 7 inç dokunmatik ekran, kullanımı kolay. |
| PLC | Delta DVP 14ES |
nem gibi çeşitli koşullara iyi uyarlanmış elektromanyetik bozulma. |
| Frekans dönüştürücü | DeltaVFD-M. Kesmeden önce yavaşlama avantajı vardır. uzunluk doğruluğunu sağlamak için (± 1mm, endüstri standardından çok daha iyi ± 3mm). |
uzunluk Ölçüm cihazı | Omron, Japonya'da yapıldı. |
| Yüksek doğruluk ve kararlılığa sahiptir. |
Özellik ve avantajları:
0-15 m / dak hızında 380V Metal Çatı Şekillendirme Makinesi
1. Galvanizli çelik, renkli çelik vb. Gibi birçok malzemeyi destekleyin. 0.8-1.5mm arası malzeme kalınlığı yapılabilir.
2. Çeşitli renkler yapmak için destek, şekiller yüksek hızda büyük açıklıklı çatı kaplama levhaları tasarlar.
3. Neredeyse tüm işlerin otomatik olarak makine tarafından yapılabildiğinden, enerji ve işgücünden tasarruf edin.
4. Aniden durma durumunda, de-coiler kolayca durdurabilmemiz için, dingil üzerindeki fren sistemini kullanıyoruz.
5. biz bitmiş kemer görünümünü daha güzel hale getirebilir büyük çaplı silindirler, almak.
6. Silindirler ve şaftlar, pim ile iç tarafa bağlanır ve vidalanır ve silindirlerin ve şaftların deformasyon olmadan sıkıca sabitlenmesini sağlayan, her iki tarafındaki takviye tasarımı ile.
